Контроллер SIMATIC S7-1200 оптимально подходит для решений небольших и средних задач автоматизации.
Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени.
Актуальная прошивка FW 4.4 обеспечивает переход на новый уровень интеграци с любым промышленным оборудованием.
Большинство функций дополнены новыми возможностями.
Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от -20 до +60 °C. Они способны обслуживать от 10 до 284 дискретных или от 2 до 67 аналоговых каналов ввода-вывода.
Ваша корзина (0)
| CPU 1211C | Питание =24В, 6DI =24B, 4DO =24B, 2AI 0-10B | 6ES7211-1AE40-0XB0 | |
| Питание ~230В, 6DI =24B, 4DO (реле), 2AI 0-10B | 6ES7211-1BE40-0XB0 | ||
| Питание =24В, 6DI =24B, 4DO (реле), 2AI 0-10B | 6ES7211-1HE40-0XB0 | ||
| CPU 1212C | Питание =24В, 8DI =24B, 6DO =24B, 2AI 0-10B | 6ES7212-1AE40-0XB0 | |
| Питание ~230В, 8DI =24B, 6DO (реле), 2AI 0-10B | 6ES7212-1BE40-0XB0 | ||
| Питание =24В, 8DI =24B, 6DO (реле), 2AI 0-10B | 6ES7212-1HE40-0XB0 | ||

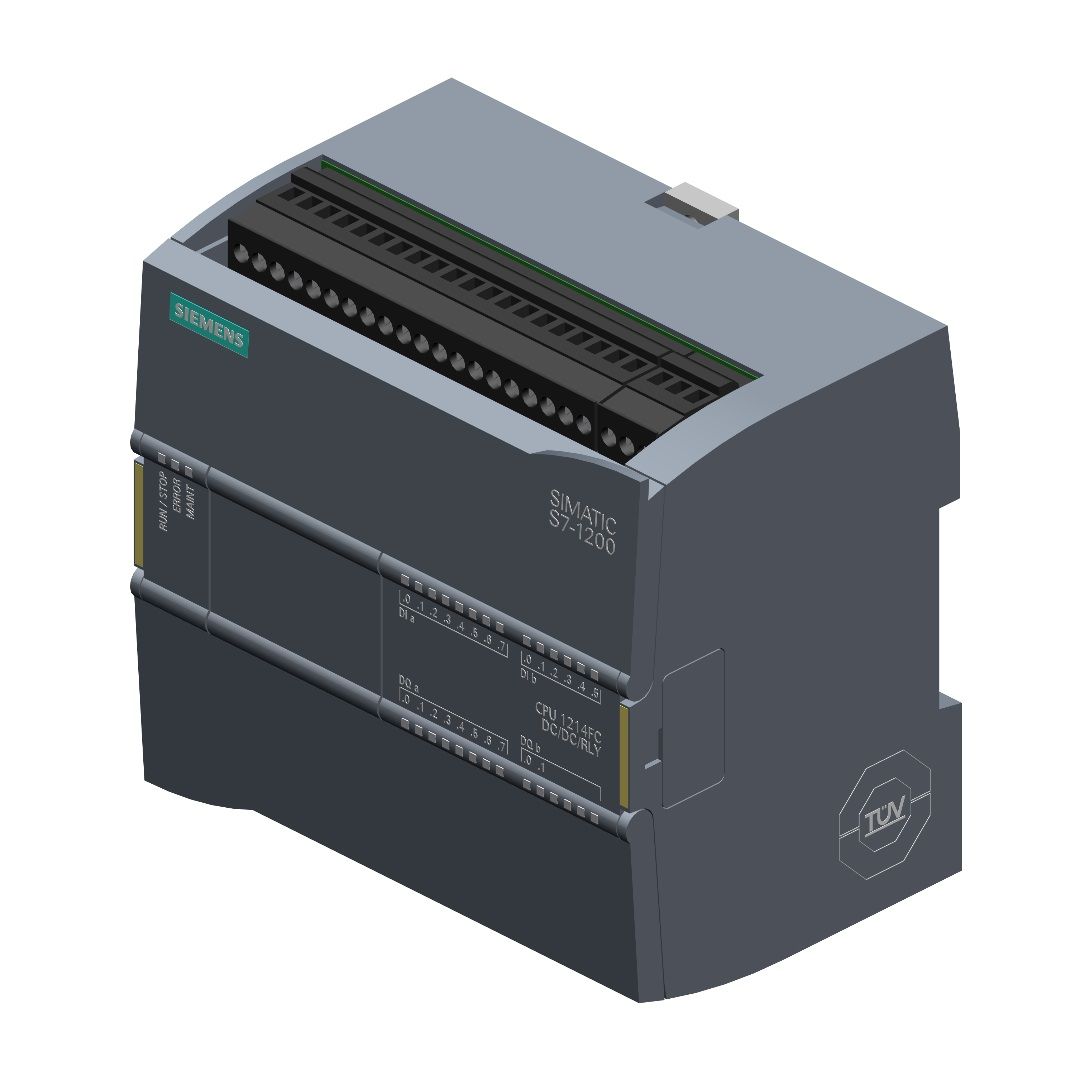

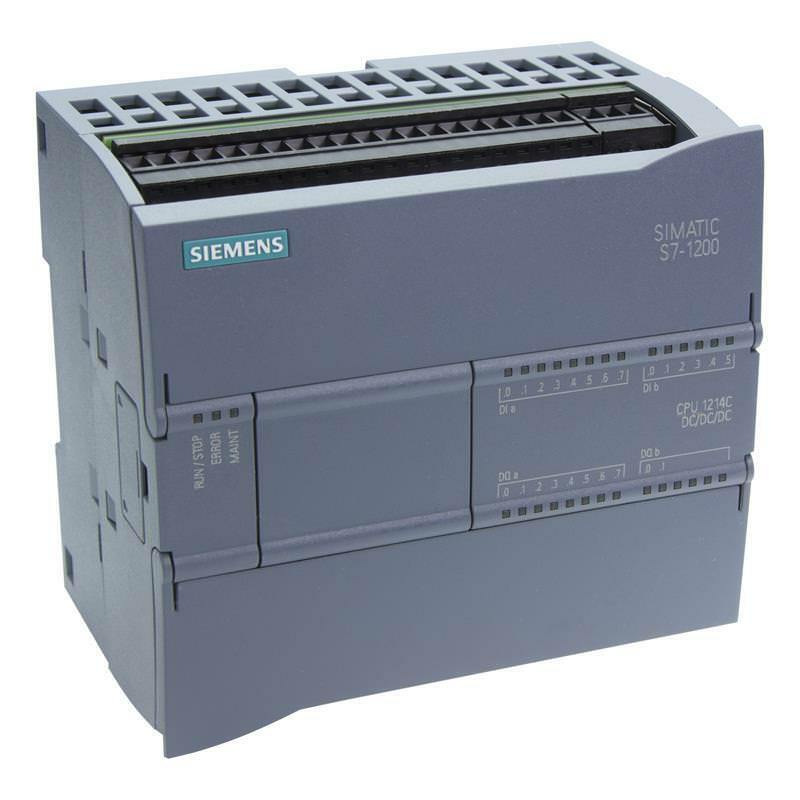

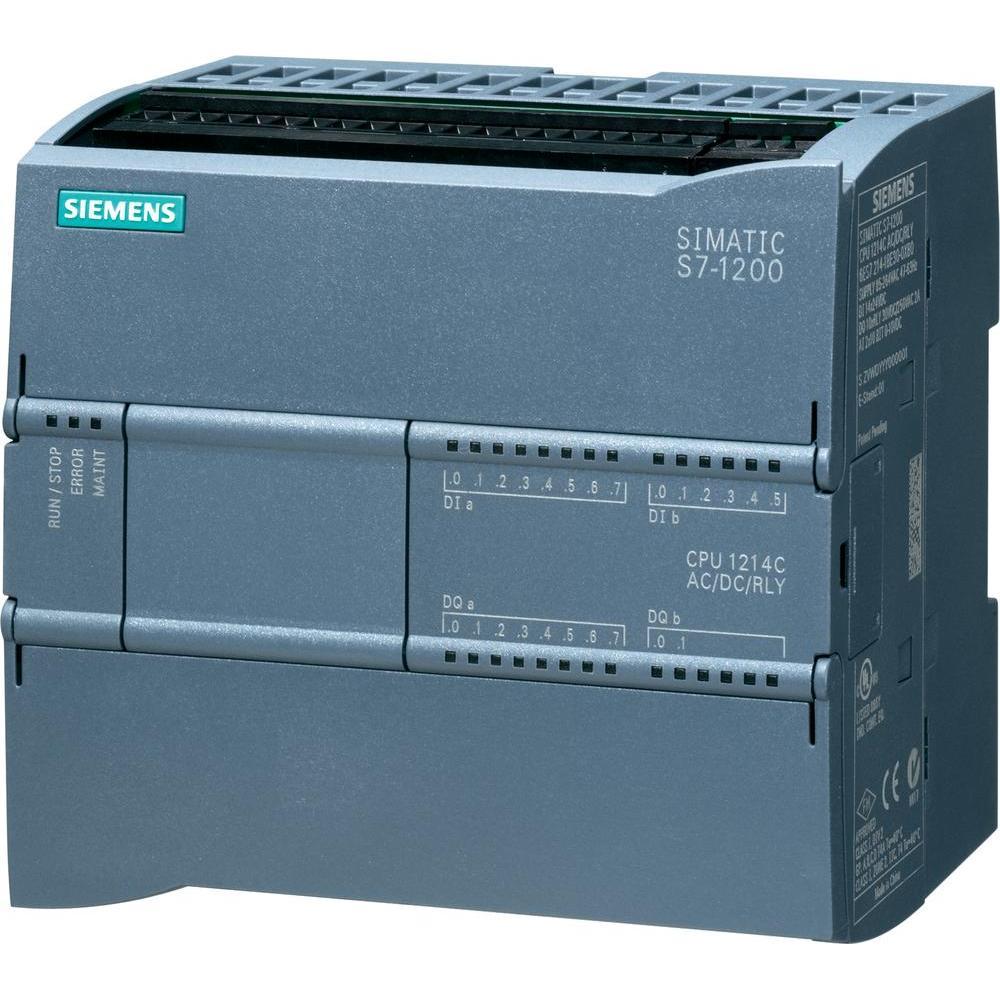

| CPU 1214C | Питание =24В, 14DI =24B, 10DO =24B, 2AI 0-10B | 6ES7214-1AG40-0XB0 | |
| Питание ~230В, 14DI =24B, 14DO (реле), 2AI 0-10B | 6ES7214-1BG40-0XB0 | ||
| Питание =24В, 14DI =24B, 14DO (реле), 2AI 0-10B | 6ES7214-1HG40-0XB0 | ||

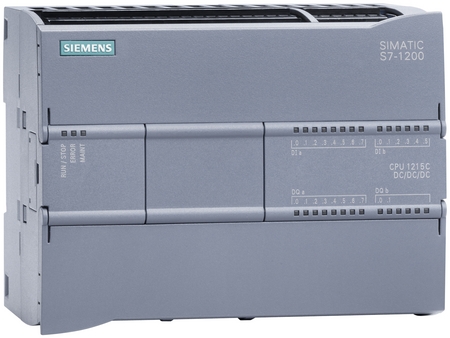

| CPU 1215C | Питание =24В, 14DI =24B, 10DO =24B, 2AI 0-10B/ 2AO 0-20mA | 6ES7215-1AG40-0XB0 | |
| Питание ~230В, 14DI =24B, 14DO (реле), 2AI 0-10B/ 2AO 0-20mA | 6ES7215-1BG40-0XB0 | ||
| Питание =24В, 14DI =24B, 14DO (реле), 2AI 0-10B/ 2AO 0-20mA | 6ES7215-1HG40-0XB0 | ||
| CPU 1217C | Питание =24В, 10DI =24B, 4DI =5B (1МГц), 6DO =24B, 4DO =5B (1МГц), 2AI 0-10B/ 2AO 0-20mA | 6ES7217-1AG40-0XB0 |
Центральные процессоры (ЦП) являются «сердцем» SIMATIC S7-1200.
Они выполняют пользовательскую программу и подключают контроллер к другим компонентам автоматизации.

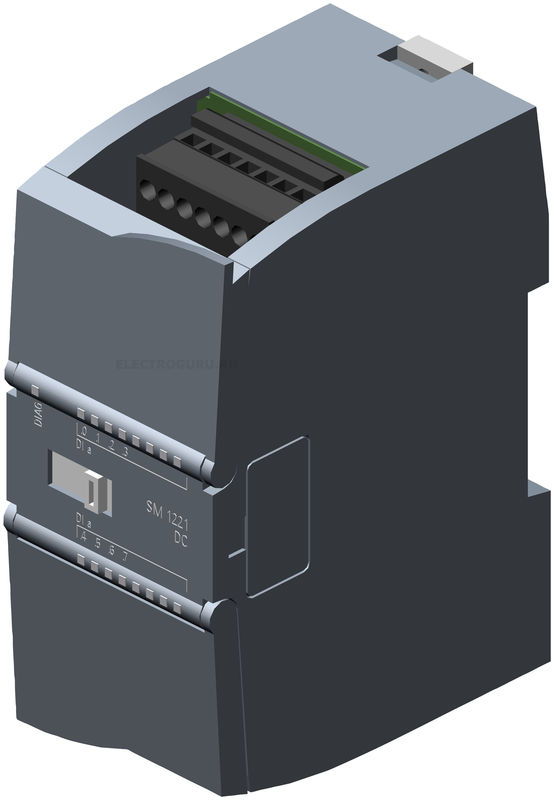

| SM 1221 (DC) |
8DI =24B | 6ES7221-1BF32-0XB0 | |
| 16DI =24B | 6ES7221-1BH32-0XB0 | ||
| SM 1222 (DC) |
8DO =24B, 0,5A, до 5Вт | 6ES7222-1BF32-0XB0 | |
| 16DO =24B 0,5A, до 5Вт | 6ES7222-1BH32-0XB0 | ||
| SM 1222 (Relay) |
8DO =5-30B (30Вт)/ ~5-250В (200Вт), 2A | 6ES7222-1HF32-0XB0 | |
| 16DO =5-30B (30Вт)/ ~5-250В (200Вт), 2A | 6ES7222-1HH32-0XB0 | ||
| 8DO =5-30B (30Вт)/ ~5-250В (200Вт), 2A, перекидные контакты | 6ES7222-1XF32-0XB0 | ||

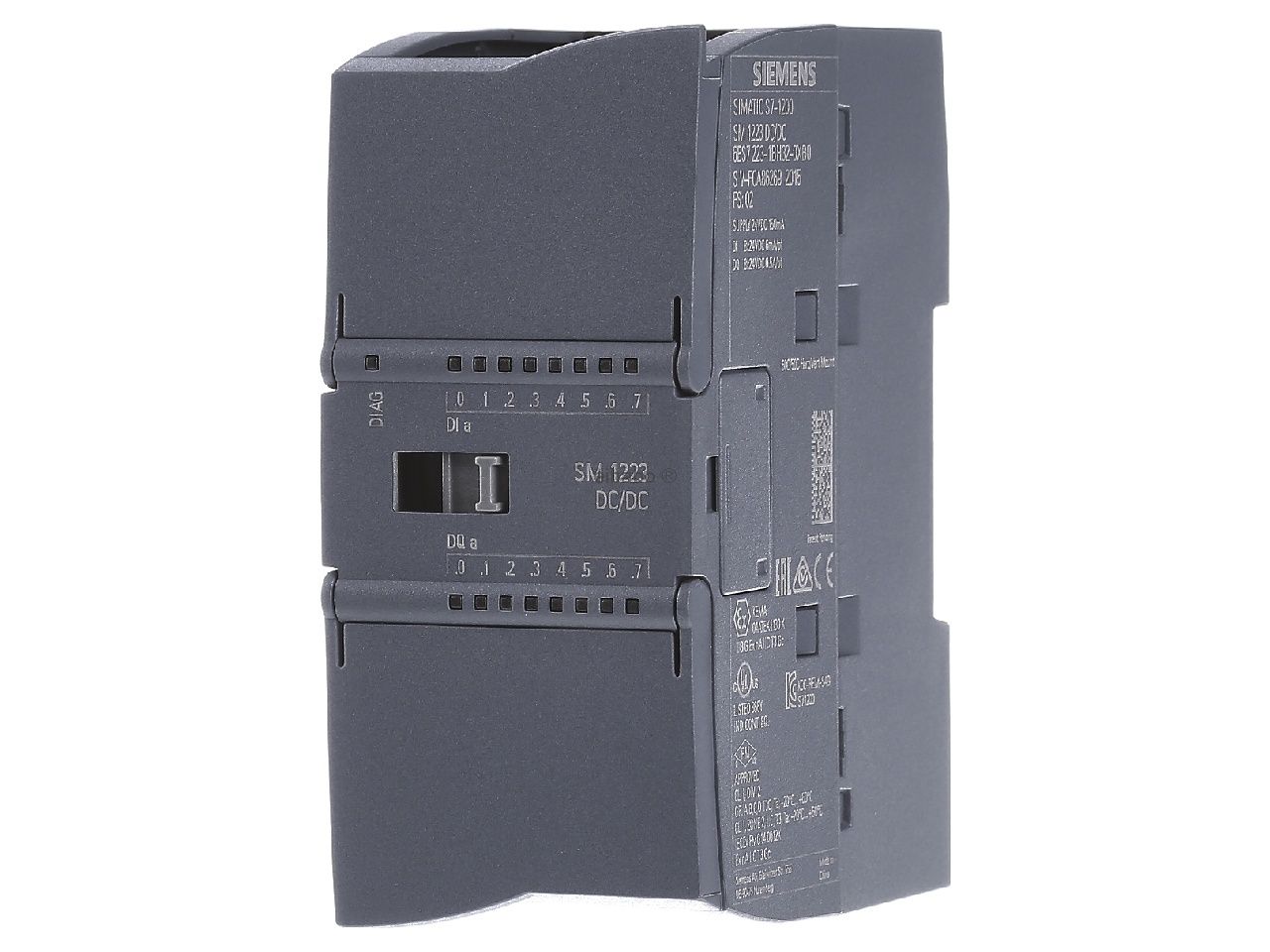

| SM 1223 (DC/DC) |
8DI =24B, 8DO =24B, 0,5A, до 5Вт | 6ES7223-1BH32-0XB0 | |
| 16DI =24B, 16DO =24B, 0,5A, до 5Вт | 6ES7223-1BL32-0XB0 | ||

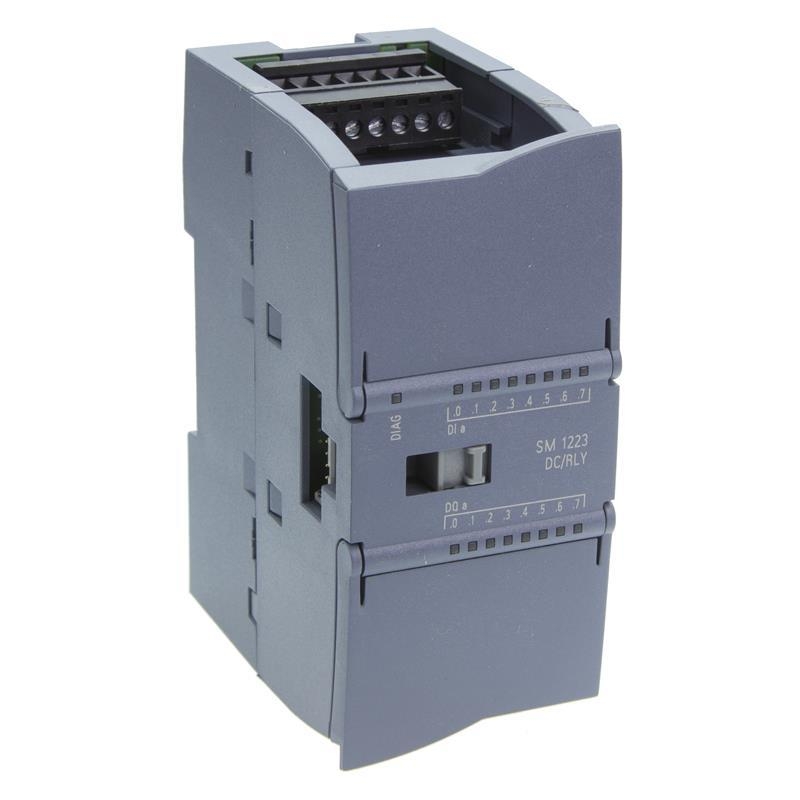

| SM 1223 (DC/Relay) |
8DI =24B, 8DO =5-30B (30Вт)/ ~5-250В (200Вт), 2A | 6ES7223-1PH32-0XB0 | |
| 16DI =24B, 16DO =5-30B (30Вт)/ ~5-250В (200Вт), 2A | 6ES7223-1PL32-0XB0 | ||
| SM 1223 (AC/Relay) |
8DI ~120/230В, 8DO =5-30B (30Вт)/ ~5-250В (200Вт), 2A | 6ES7223-1QH32-0XB0 |
Дискретные модули позволяют адаптировать систему локального ввода-вывода контроллера S7-1200 к требованиям решаемой задачи.
| SM 1231 | 4AI 13 бит ±10В DC, ±5В DC, ±2,5В DC или 4-20мА | 6ES7231-4HD32-0XB0 | |
| 8AI 13 бит ±10В DC, ±5В DC, ±2,5В DC или 4-20мА | 6ES7231-4HF32-0XB0 | ||
| 4AI 16 бит ±10В DC, ±5В DC, ±2,5В DC, ±1,25В DC или 4-20мА | 6ES7231-5ND32-0XB0 | ||
| SM 1231 (RTD) |
4AI RTD (Pt/Cu/Ni), 16 бит | 6ES7231-5PD32-0XB0 | |
| 8AI RTD (Pt/Cu/Ni), 16 бит | 6ES7231-5PF32-0XB0 | ||
| SM 1231 (TC) |
4AI TC (Термопары: J,K,T,E,R,S,N,C,TXK/XK(L)), 16 бит | 6ES7231-5QD32-0XB0 | |
| 8AI (Термопары: J,K,T,E,R,S,N,C,TXK/XK(L)), 16 бит | 6ES7231-5QF32-0XB0 | ||
| SM 1232 | 2AO 14 бит ±10В DC или 4-20мА | 6ES7232-4HB32-0XB0 | |
| 4AO 14 бит ±10В DC или 4-20мА | 6ES7232-4HD32-0XB0 | ||

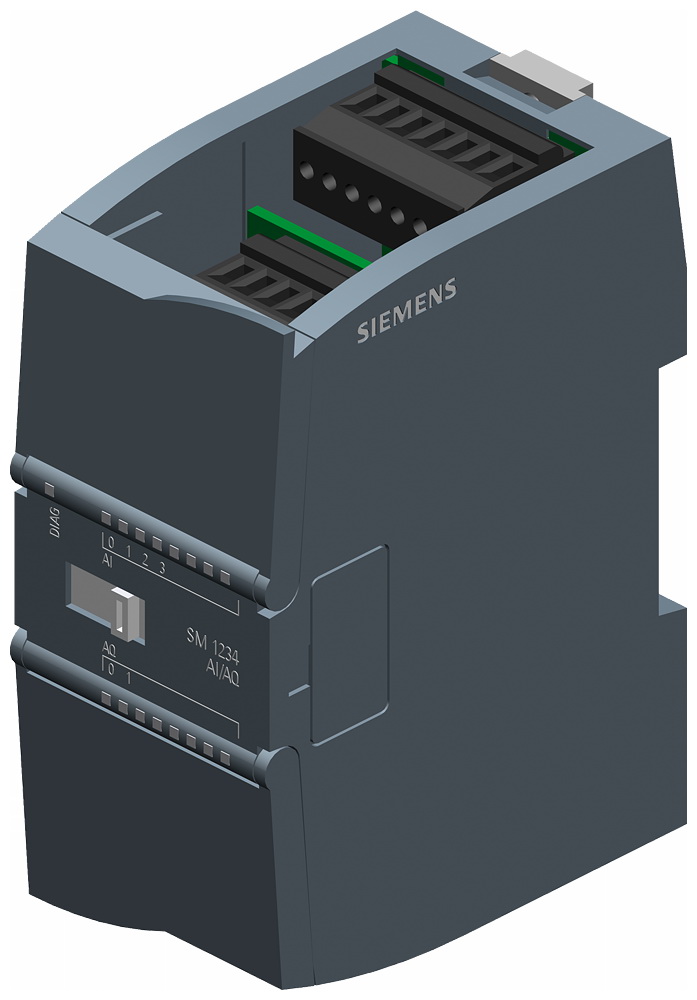

| SM 1234 (AI/AQ) |
4AI 13 бит ±10В DC, ±5В DC, ±2,5В DC или 4-20мА 2AQ 14 бит ±10В DC или 4-20мА | 6ES7234-4HE32-0XB0 |
Аналоговые модули также позволяют получать необходимое количество и вид каналов ввода-вывода аналоговых сигналов, обслуживаемых одним центральным процессором.

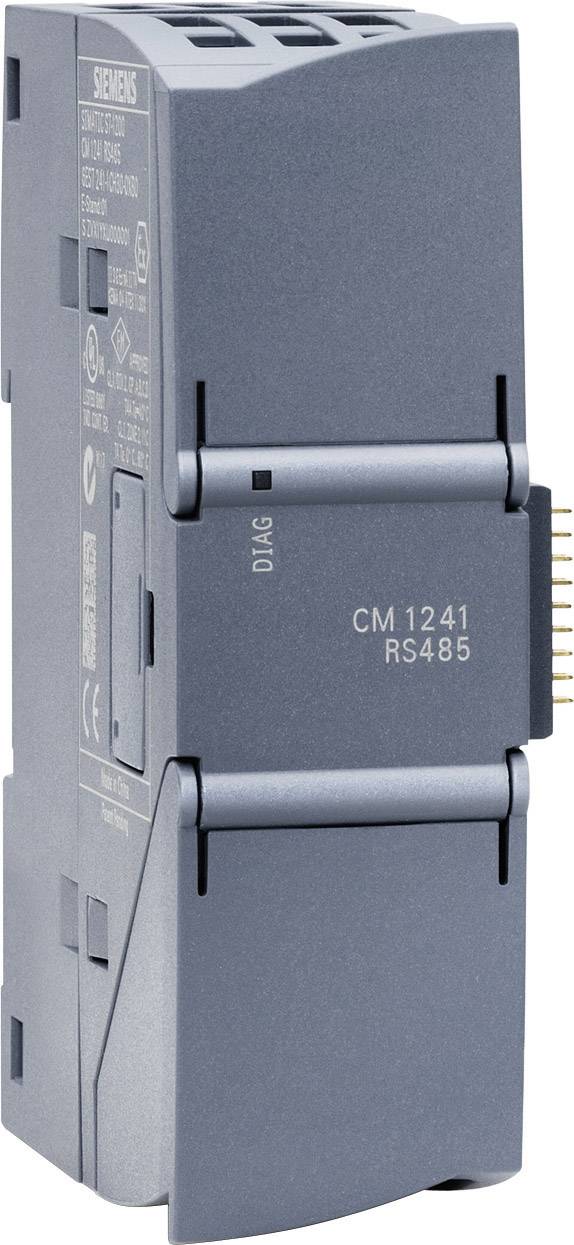

| CM 1241 | RS 232, PtP соединение, протоколы ACSII, USS, Modbus RTU | 6ES7241-1AH32-0XB0 | |
| RS 485/422, PtP соединение, протоколы ACSII, USS, Modbus RTU | 6ES7241-1CH32-0XB0 | ||
| CM 1243-5 | Ведущее устройство PROFIBUS DP (до 32 ведомых устройств) | 6GK7243-5DX30-0XE0 | |
| CM 1242-5 | Ведомое устройство в сетях PROFIBUS DP | 6GK7242-5DX30-0XE0 | |
| CM 1242-7 V2 | Модуль для подключение к S7-1200 посредством протокола GSM/GPRS | 6GK7242-7KX31-0XE0 | |

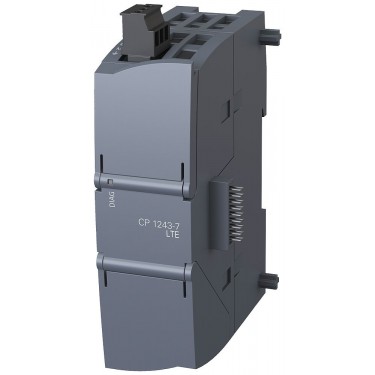

| CM 1243-7 LTE | Модуль для подключение к S7-1200 посредством протокола LTE | 6GK7243-7KX30-0XE0 | |
| CM 1243-8 IRC | Модуль для подключение к S7-1200 посредством протокола SINAUT ST7 | 6GK7243-8RX30-0XE0 | |
| CM 1243-1 | Модуль для подключение к S7-1200 посредством протокола Security | 6GK7243-1BX30-0XE0 | |
| CM 1243-2 | Ведущее устройство AS-i V3.0 (до 62 ведомых устройств) | 3RK7243-2AA30-0XB0 | |
| DCM 1271 | Разделительный модуль для питания AS-Interfece от блока питания =24В | 3RK7271-1AA30-0AA0 | |
| ANT794-4MR | GSM антенна для CP 1247-7 V2 и CP 1243-7 | 6NH9860-1AA30 | |
| ANT794-3M | GSM/GPRS антенна для CP 1242-7 | 6NH9870-1AA30 |
Коммуникационные модули позволяют устанавливать соединения между контроллером S7-1200 и контроллерами других производителей, принтерами, сканнерами, модемами и т.д. через последовательные интерфейсы RS 232, RS 485 или RS 422.
| SM 1238 | Модуль измерения параметров 1- и 3-файзной сети переменного тока | 6ES7238-5XA32-0XB0 | |
| SM 1278 | 4-х канальный модуль ведущего устройства IO-Link V 1.1 | 6ES7278-4BD32-0XB0 | |
| SM 1281 | Модуль мониторинга состояния SIPLUS CMS 1200 | 6AT8007-1AA10-0AA0 | |
| RF120C | 1-х канальный модуль подключения считывателя системы RFID | 6GT2002-0LA00 | |
| WP231 | Модуль измерения усилий и взвешивания статических грузов | 7MH4960-2AA01 | |
| WP241 | Модуль взвешивания материалов на ленточных конвейерах | 7MH4960-4AA01 | |

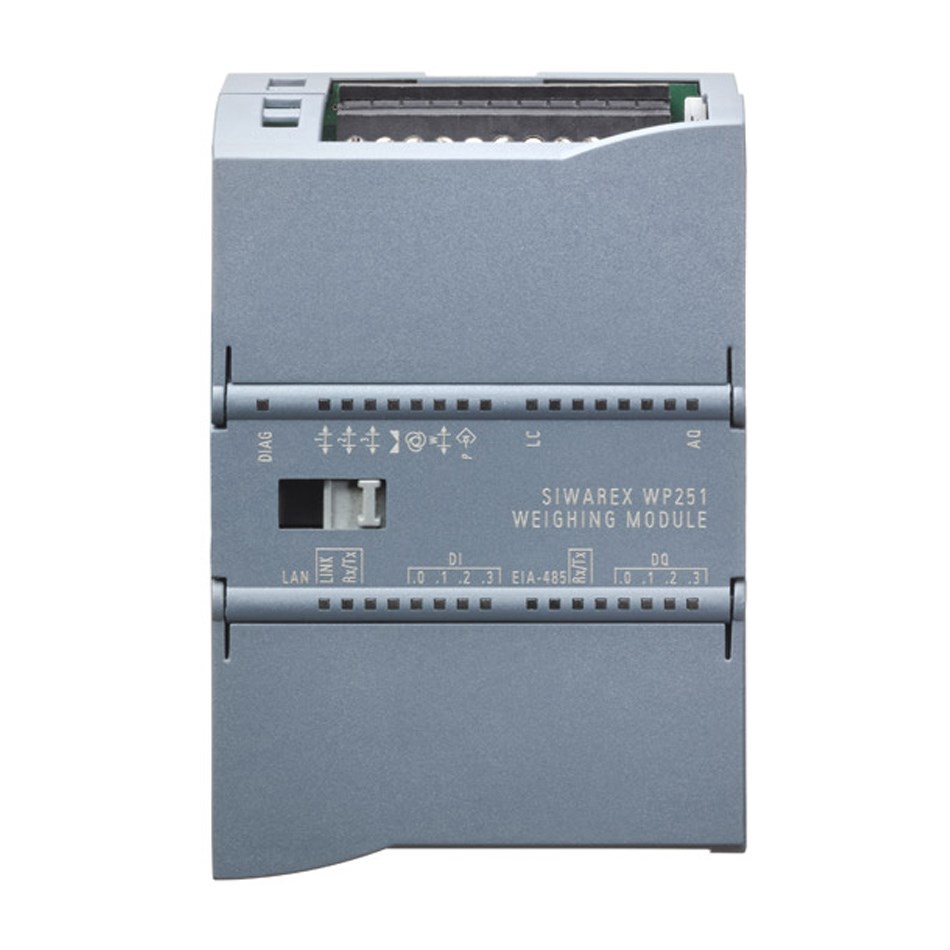

| WP251 | Модуль дозирования и наполнения | 7MH4960-6AA01 |
В составе контроллера S7-1200 могут использоваться технологические модули, модули SIWAREX для построения систем взвешивания статических или движущихся на ленте конвейера материалов. Некоторые позволяет измерять и вести учет до 200 разных параметров электрической сети.
| Карта памяти (опционально) |
4 MB | 6ES7954-8LC03-0AA0 | |
| 12 MB | 6ES7954-8LE03-0AA0 | ||
| 24 МБ | 6ES7954-8LF03-0AA0 | ||
| 256 Мб | 6ES7954-8LL03-0AA0 | ||
| 2 Gb | 6ES7954-8LP03-0AA0 | ||
| 32 Гб | 6ES7954-8LT03-0AA0 | ||
| PM 1207 | Блок питания. Вход: ~12/230В 50/60Гц. Выход: =24В /2,5А | 6EP1332-1SH71 | |
| BB 1297 | Модуль батареи в форме сигнальной платы для поддержки встроенных часов до года | 6ES7297-0AX30-0XA0 | |
| Кабель | Кабель для двухрядного размещения модулей S7-1200, 2 метра | 6ES7290-6AA30-0XA0 | |
| STEP7 | Программное обеспечение STEP7 Basic V16 | 6ES7822-0AA06-0YA5 |

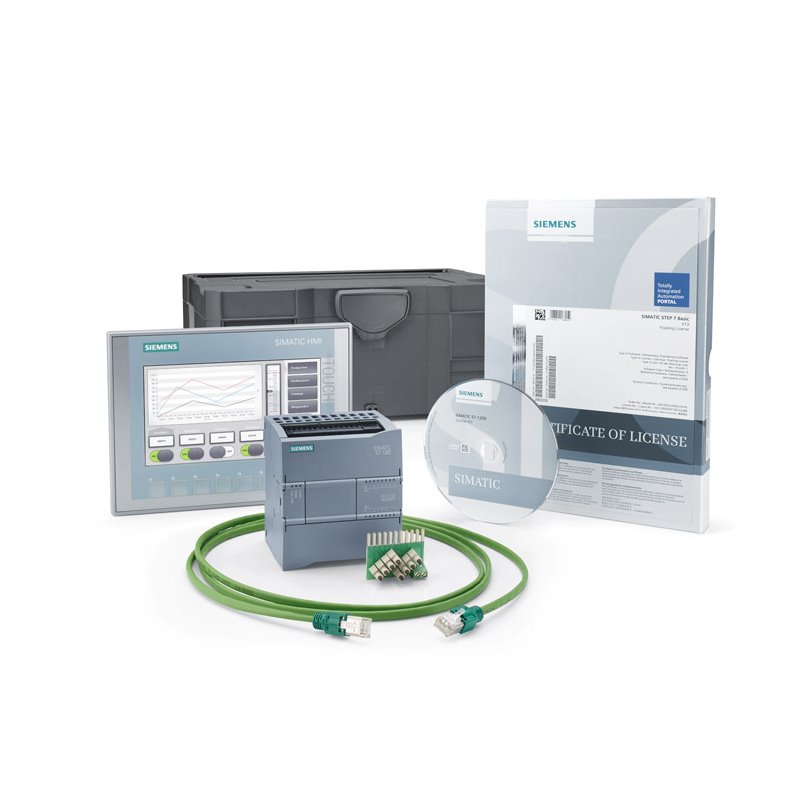

Дополнительные принадлежности которые могут понадобиться при работе с контроллером S7-1200.
| KTP400 | Сенсорный экран 4" TFT ЖК-дисплей, 65536 цветов | 6AV2123-2DB03-0AX0 | |
| KTP700 | Сенсорный экран 7" TFT ЖК-дисплей, 65536 цветов, Profinet | 6AV2123-2GB03-0AX0 | |
| Сенсорный экран 7" TFT ЖК-дисплей, 65536 цветов, PROFIBUS DP | 6AV2123-2GA03-0AX0 | ||
| KTP900 | Сенсорный экран 9" TFT ЖК-дисплей, 65536 цветов | 6AV2123-2JB03-0AX0 | |
| KTP1200 | Сенсорный экран 12" TFT ЖК-дисплей, 65536 цветов, Profinet | 6AV2123-2MB03-0AX0 | |
| Сенсорный экран 12" TFT ЖК-дисплей, 65536 цветов, PROFIBUS DP | 6AV2123-2MA03-0AX0 |

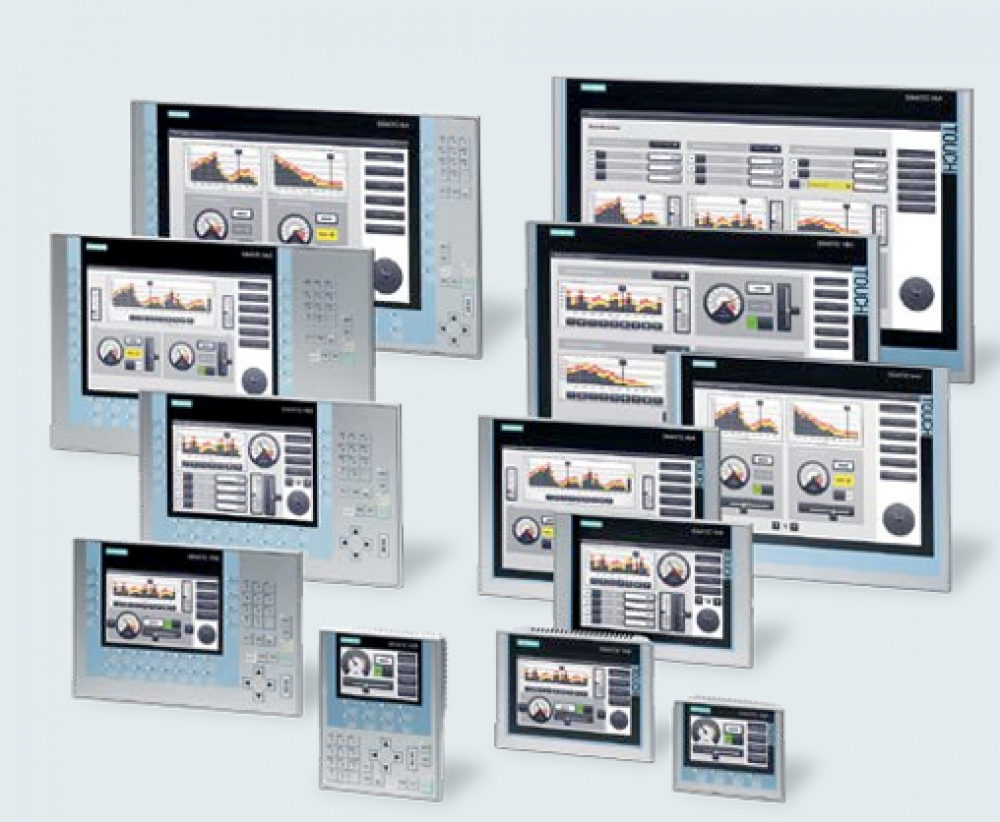

Для решения задач оперативного управления и мониторинга в сочетании с S7-1200 рекомендуется использовать панели операторов серии SIMATIC HMI Basic Panel, оснащенные встроенным интерфейсом PROFINET.
| Модуль | Артикул | Количество |
|---|
Американская пивоваренная компания Gate City Brewing Co повышает стабильность качества своей продукции благодаря автоматизации SIEMENS. Контроллеры S7-1200 круглосуточно следять за соблюдением рецептуры и технологического процесса, а пивоварня предлагает своим клиентам неизменно превосходное пиво.

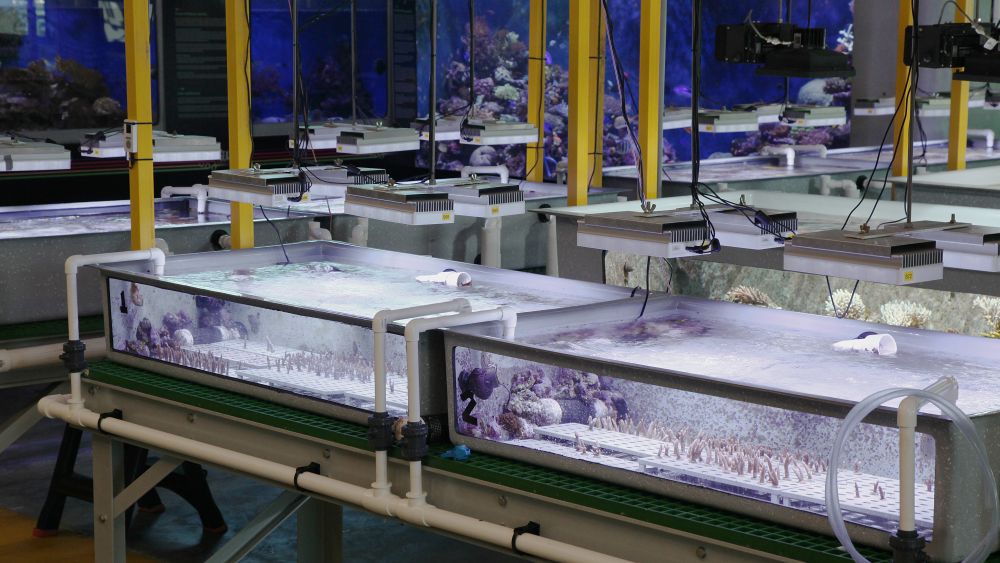

Австралийский институт наблюдения за океаном (AIMS) реализовал проект симуляции ислледований вляния окружающего воздействия на барьерный риф. В исследуемом обьекте контроллер S7-1200 контролирует параметры воды. Цель проекта защитить и сохранить экосистему самого большого коралового рифа в мире.
Горнолыжный курорт Turracher Hohe, Австрия добился полной автоматизации покрытия склонов снегом. Система собирает данные о температуре, влажности и давления. Эти данные поступают в систему SIMATIC S7-1200, которая в свою очередь управляет 55-тью снеговыми пушками для получения идеального снежного покрова.
Программирование S7-1200
Контроллеры SIMATIC S7-1200 программируются с помощью программного пакета STEP7. Программное обеспечение STEP 7 Basic предоставляет собой удобную среду для разработки, редактирования и контроля логики, необходимой для управления вашим приложением, включая инструментальные средства для управления и конфигурирования всех устройств в вашем проекте, таких как PLC и HMI. Для удобства и эффективности в разработке управляющей программы в STEP 7 Basic предоставлены в распоряжение два языка программирования (LAD и FBD), а также обеспечивает инструментальными средствами для создания и конфигурирования устройств человеко-машинного интерфейса в вашем проекте.
